Dans une maison équipée de panneaux photovoltaïques, le surplus produit en milieu de journée constitue souvent une énergie disponible mais peu valorisée. Les occupants sont absents, les appareils courants consomment peu et le réseau reçoit les kilowattheures non utilisés. Un routeur solaire pour chauffe-eau modifie cette logique : il détecte l’excédent et le dirige vers la résistance du ballon, afin de transformer l’électricité solaire en eau chaude sanitaire.
Cette solution ne produit pas davantage d’énergie et ne remplace pas une conception photovoltaïque cohérente. Elle améliore l’usage d’une production déjà installée. Le ballon devient alors un stockage thermique simple, durable et généralement moins coûteux qu’une batterie domestique. La pertinence économique dépend toutefois du profil de consommation, du volume d’eau chaude, de la puissance solaire disponible, du contrat de revente et de la qualité du raccordement électrique.
En bref
- Le routeur solaire mesure les échanges avec le réseau et affecte le surplus au chauffe-eau.
- Le ballon stocke des calories, non de l’électricité, mais évite des achats ultérieurs au réseau.
- Un système à modulation proportionnelle valorise mieux les petits surplus qu’un simple relais à seuil.
- La compatibilité du thermostat, du tableau et de l’onduleur doit être vérifiée avant tout achat.
- Selon les usages et l’ensoleillement, la dépense dédiée à l’eau chaude peut diminuer d’environ 25 à 35 %.
- Dans un contexte favorable, le retour sur investissement se situe fréquemment entre deux et cinq ans.
Routeur solaire pour chauffe-eau : valoriser le surplus photovoltaïque au bon moment
L’autoconsommation énergétique ne consiste pas uniquement à installer davantage de panneaux sur une toiture. Elle suppose surtout d’aligner la production avec les besoins réels du logement. Or, dans une maison familiale, ce décalage est structurel : le soleil produit principalement entre la fin de matinée et l’après-midi, tandis que les usages domestiques les plus soutenus interviennent souvent le matin et en soirée.
Sans dispositif de pilotage, l’électricité photovoltaïque alimente d’abord les besoins instantanés. Réfrigérateur, ventilation, box internet, éclairage ponctuel et appareils en veille absorbent une part de la production. Lorsque celle-ci dépasse la demande du moment, l’excédent est injecté sur le réseau public. Cette injection peut être rémunérée, selon le contrat choisi, mais sa valeur reste habituellement plus faible que celle du kilowattheure acheté et évité sur la facture.
Le routeur solaire intervient précisément à cette étape. Il observe les flux électriques de l’habitat et repère l’énergie qui partirait vers le réseau. Au lieu de la laisser s’échapper, il l’oriente vers une charge disponible, le plus souvent le chauffe-eau électrique. L’appareil ne crée donc aucune énergie supplémentaire. Son intérêt réside dans une meilleure affectation de ce qui est déjà produit sur place.
Le ballon d’eau chaude comme stockage thermique accessible
Le chauffe-eau électrique est particulièrement adapté à cette stratégie. L’eau chaude sanitaire représente un besoin quotidien, relativement prévisible et difficile à supprimer sans dégrader le confort. Un ballon de 150, 200 ou 300 litres est aussi capable de conserver plusieurs heures l’énergie accumulée, surtout lorsqu’il est récent et correctement isolé.
Il est courant de qualifier le ballon de « batterie thermique ». Cette expression doit être comprise avec précision. Le ballon ne conserve pas des électrons pour les restituer plus tard à un ordinateur ou à un éclairage. Il emmagasine de la chaleur. Pour le budget du foyer, l’effet est néanmoins direct : chaque kilowattheure solaire transmis à la résistance correspond à un kilowattheure qui ne devra pas être acheté ultérieurement pour produire l’eau chaude.
Le cas de Léa et Mathieu permet d’illustrer ce mécanisme. Leur maison de 110 m² est équipée d’une centrale photovoltaïque de 3 kWc et d’un ballon de 200 litres. En semaine, le logement reste peu occupé jusqu’en fin d’après-midi. Avant la pose d’un pilote de surplus, une part importante de leur production repartait vers le réseau à midi, alors que le ballon chauffait essentiellement la nuit. Après réglage du système, la chauffe est déplacée vers les heures solaires. Le comportement du foyer ne change pas, mais la part de production consommée localement progresse.
Cette approche rejoint un principe simple de performance énergétique : la sobriété ne consiste pas à restreindre les usages utiles, mais à les organiser avec cohérence. L’eau chaude n’est pas un besoin flexible au sens strict, mais sa production peut être anticipée quelques heures avant les douches, la vaisselle ou les besoins du lendemain matin.
Un intérêt renforcé lorsque la maison est vide en journée
Le potentiel est généralement élevé dans les logements dont les occupants travaillent à l’extérieur. Une centrale photovoltaïque produit alors à son maximum au moment où la demande intérieure est réduite. À l’inverse, un foyer pratiquant largement le télétravail, utilisant une cuisson électrique en journée ou rechargeant un véhicule peut déjà absorber une part importante de sa production. Le routeur reste utile, mais le volume de surplus disponible sera souvent moindre.
Avant de dimensionner un équipement, il faut donc regarder les courbes de production et de consommation. Les applications d’onduleurs, les compteurs communicants ou les systèmes de suivi énergétique fournissent des indications utiles sur les périodes d’injection. Une installation de 3 kWc peut produire un excédent significatif, mais cela dépend aussi des appareils utilisés et de leur synchronisation avec le soleil. Pour évaluer les usages possibles d’une petite centrale, le guide consacré aux appareils alimentés par un panneau solaire de 3 000 W apporte des repères concrets.
Une toiture bien orientée, peu ombragée et une consommation domestique faible entre 11 heures et 16 heures créent les conditions les plus favorables. Le routeur ne corrige pas une production insuffisante, une mauvaise implantation des panneaux ou un ballon trop petit. Il valorise un surplus réel. Le bon équipement ne fait pas consommer plus : il déplace intelligemment une consommation nécessaire vers le moment où l’énergie est disponible.
Comment fonctionne un routeur solaire : mesure des flux et modulation de la résistance
Le fonctionnement d’un routeur solaire repose sur une mesure continue des échanges entre le logement et le réseau. Une pince ampèremétrique est placée autour d’un conducteur au tableau électrique. Elle lit le sens du courant et son intensité. Le dispositif sait ainsi si la maison prélève de l’électricité ou si elle en injecte.
Lorsque la production photovoltaïque dépasse les consommations instantanées, le routeur détecte l’excédent. Il envoie alors un ordre au circuit du chauffe-eau. Sur les modèles les plus aboutis, cet ajustement intervient en quelques fractions de seconde. Cette réactivité est essentielle lors des journées changeantes, quand un passage nuageux fait varier rapidement la puissance produite.
Relais à seuil ou modulation proportionnelle
Deux grandes familles de pilotage coexistent. Les appareils à relais commandent le chauffe-eau lorsque le surplus dépasse un seuil prédéfini. Leur fonctionnement est simple : à partir d’une certaine puissance disponible, le relais s’enclenche et permet au ballon de fonctionner. Cette solution peut convenir à des installations stables ou à des besoins élémentaires, mais elle valorise moins bien les surplus modestes et irréguliers.
Les routeurs à triac ou à modulation proportionnelle offrent un pilotage plus fin. Ils adaptent la puissance fournie à la résistance au surplus effectivement constaté. Si la résistance du ballon est nominalement prévue pour 2 000 W mais que le toit ne produit que 650 W de surplus, le routeur peut n’envoyer que ces 650 W. Il évite ainsi d’appeler les 1 350 W manquants au réseau.
Si le surplus tombe ensuite à 300 W, la commande se réduit dans les mêmes proportions. Cette capacité est bien adaptée à une résistance électrique, qui accepte une alimentation modulée selon les conditions techniques prévues par le fabricant. Elle permet de récupérer de petites quantités d’énergie qui seraient sinon injectées, sans attendre un pic de production suffisant pour alimenter le chauffe-eau à pleine puissance.
| Mode de pilotage | Principe | Atout principal | Point de vigilance |
|---|---|---|---|
| Relais à seuil | Déclenchement du ballon au-dessus d’une puissance définie | Montage simple et coût souvent maîtrisé | Valorisation moins précise des surplus fluctuants |
| Modulation proportionnelle | Puissance ajustée en continu à l’excédent disponible | Autoconsommation mieux optimisée | Compatibilité du ballon à vérifier avec attention |
| Pilotage multi-usages | Priorisation de plusieurs équipements | Gestion élargie de l’énergie du logement | Paramétrage plus complexe à exploiter durablement |
Réglages utiles et limites physiques à respecter
Le seuil de démarrage est un réglage déterminant. Il se situe souvent entre 200 et 500 W selon les appareils et les configurations. Un seuil trop faible peut provoquer des déclenchements fréquents pour un gain limité. Un seuil excessif laisse au contraire s’échapper des kilowattheures valorisables. Pour une installation de 3 kWc, un réglage initial autour de 200 W, observé pendant une quinzaine de jours, constitue souvent une base réaliste.
La précision de mesure est également importante. Les modèles sérieux affichent couramment une marge de l’ordre de plus ou moins 1 % sur la puissance active. Ce niveau paraît abstrait, mais il devient concret lorsque la production varie : une détection imprécise entraîne des micro-injections inutiles ou des prélèvements résiduels sur le réseau.
Le routeur ne doit pas être confondu avec l’onduleur photovoltaïque. L’onduleur transforme le courant continu issu des panneaux en courant alternatif utilisable dans la maison. Le routeur, lui, organise l’usage de cette énergie après production. Les deux équipements peuvent échanger des informations, mais leurs rôles restent distincts.
La régulation n’exonère pas le logement d’un besoin de secours. En hiver, après plusieurs journées couvertes, la production solaire ne suffit pas toujours à assurer une eau chaude confortable. La marche forcée ou une programmation en heures creuses doit donc rester accessible. Il ne s’agit pas d’un défaut du système : c’est la traduction normale de la saisonnalité solaire et du besoin de confort des occupants.
Un bon pilotage sait aussi s’effacer. Il optimise les flux sans imposer une surveillance quotidienne ni transformer le tableau électrique en démonstrateur technologique. La qualité d’un routeur se mesure autant à la finesse de sa modulation qu’à la simplicité avec laquelle il sécurise l’usage.
Installer un routeur solaire pour chauffe-eau en sécurité dans une maison existante
L’installation d’un routeur solaire commence par un diagnostic électrique et non par l’achat d’un boîtier. Il faut identifier la puissance du champ photovoltaïque, le type d’onduleur, le schéma de raccordement, le régime monophasé ou triphasé, la puissance de la résistance et l’état du tableau. Dans une maison ancienne, l’absence de réserve de place, des protections inadaptées ou des conducteurs vieillissants peuvent imposer une mise à niveau préalable.

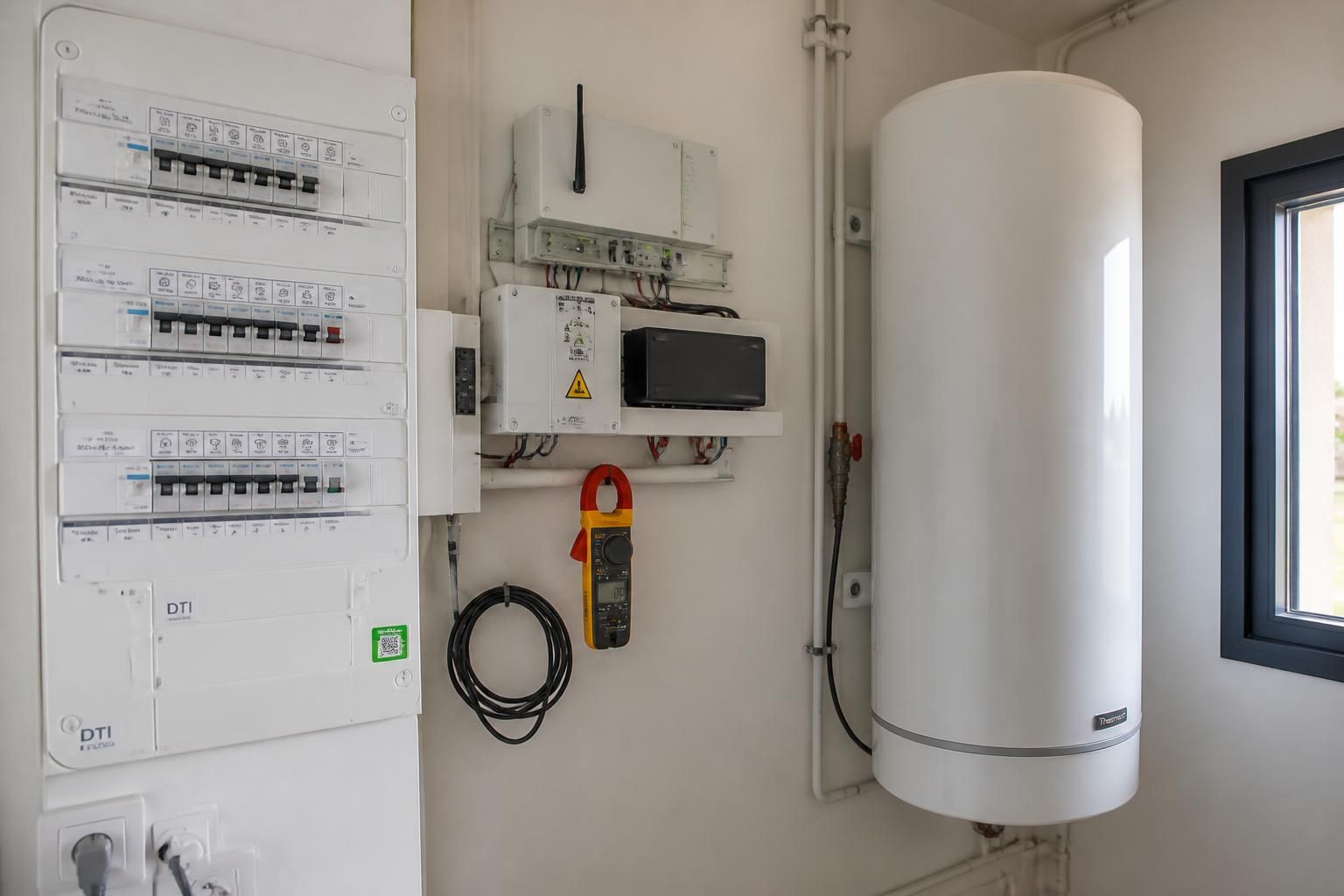

Le routeur se place le plus souvent près du tableau électrique. Cet emplacement facilite la pose de la pince de mesure, le raccordement de la commande et la vérification ultérieure. Le coffret doit rester accessible, ventilé et à l’abri de l’humidité. Un tableau lisible est un facteur de sécurité : l’étiquetage des circuits, la séparation des fonctions et le respect des sections de câbles ne sont pas des détails de finition.
Vérifier le ballon et ses organes de régulation
Les chauffe-eaux équipés d’un thermostat mécanique sont généralement les plus faciles à associer à une commande modulée. La résistance reçoit une alimentation adaptée, tandis que le thermostat continue de limiter la température selon sa consigne. Cette architecture est fréquente sur de nombreux ballons électriques classiques.
Les modèles intégrant une carte électronique, une protection anticorrosion active de type ACI ou une régulation plus sophistiquée demandent davantage de précautions. Une alimentation modulée peut perturber certains composants si elle n’est pas prévue par le constructeur. Dans ce cas, un relais de puissance, un contacteur spécifique ou un dispositif de pilotage compatible est parfois nécessaire.
La bonne question n’est donc pas « le routeur fonctionne-t-il avec un chauffe-eau ? », mais « ce routeur est-il compatible avec ce ballon, ce thermostat et ce schéma de câblage précis ? ». La réponse doit s’appuyer sur les documentations techniques et, lorsque le doute subsiste, sur l’avis d’un électricien ou d’un installateur photovoltaïque qualifié.
Les étapes concrètes d’un raccordement maîtrisé
- Mettre l’installation hors tension et contrôler l’absence de courant avant toute intervention.
- Identifier le conducteur concerné, puis orienter correctement la pince ampèremétrique pour mesurer les flux dans le bon sens.
- Créer ou contrôler le circuit dédié au chauffe-eau, son disjoncteur et sa protection différentielle.
- Fixer le routeur dans son coffret ou sur rail DIN conformément au schéma du fabricant.
- Raccorder la sortie de puissance ou de commande vers le ballon, sans modifier les sécurités existantes.
- Paramétrer les seuils, la priorité attribuée au chauffe-eau et la marche forcée de secours.
- Tester le passage entre surplus solaire, absence de surplus et alimentation réseau.
La norme NF C 15-100 encadre la sécurité des installations électriques résidentielles. Elle impose notamment une cohérence entre les protections, les sections de conducteurs et les circuits alimentés. Le routeur intervient sur des éléments sous tension, parfois à proximité d’un contacteur heures creuses et d’une production photovoltaïque. Une pose approximative expose à des défauts de fonctionnement, mais aussi à un risque électrique réel.
Dans un tableau récent, un montage standard peut demander deux à trois heures. Le temps augmente lorsque le câblage doit être repris, lorsque le ballon est éloigné ou lorsque l’installation fonctionne en triphasé. Dans ce dernier cas, les flux doivent être analysés sur chaque phase. Une maison peut en effet injecter sur une phase tout en prélevant sur une autre : une lecture incomplète fausserait l’optimisation recherchée.
Dimensionner le ballon selon les besoins réels
Un ballon trop petit atteint rapidement sa température maximale et ne peut plus absorber le surplus disponible. Un ballon surdimensionné augmente les pertes thermiques et mobilise un volume inutile. Pour un foyer de trois à quatre personnes, 200 litres constituent souvent un compromis cohérent, avec une résistance comprise entre 2 et 3 kW. Une famille plus nombreuse peut justifier un volume de 300 litres, à condition que les besoins et la production solaire suivent.
La configuration doit rester cohérente avec l’habitat. Concevoir une maison performante, c’est partir des usages avant de choisir les équipements. Une pose réussie associe un tableau sécurisé, un ballon compatible et un réglage conçu pour le rythme quotidien du foyer.
Rentabilité d’un routeur solaire : calculer les économies sans promesse excessive
La rentabilité d’un routeur solaire dépend d’abord du surplus réellement disponible. Un équipement peut être techniquement performant et rester peu intéressant si la maison autoconsomme déjà presque toute sa production au moment où elle est générée. À l’inverse, une habitation vide en journée, dotée d’une centrale correctement orientée et d’un ballon électrique utilisé chaque jour, présente un terrain favorable.
En 2026, le prix du matériel se situe fréquemment entre 300 et 800 euros, selon les fonctions proposées, le nombre de sorties et la qualité de l’interface de suivi. À cette dépense s’ajoutent la pose, les éventuelles protections complémentaires et les adaptations nécessaires dans le tableau. Une installation simple peut rester contenue, tandis qu’une rénovation électrique partielle modifie sensiblement l’équation économique.
La formule de calcul à retenir
Le gain annuel ne correspond pas au tarif de l’électricité évité dans son intégralité si le foyer bénéficie d’un contrat de revente du surplus. L’énergie dirigée vers le ballon aurait pu être injectée et rémunérée. Il faut donc calculer l’écart entre le prix du kilowattheure acheté au réseau et la valeur du kilowattheure injecté.
La formule simplifiée est la suivante : gain annuel = kilowattheures de surplus dirigés vers le ballon × (tarif d’achat évité − valeur de l’injection). Cette approche permet d’éviter les estimations trop flatteuses. Elle ne prend pas seulement en compte la production solaire totale, mais l’énergie que le routeur réussit effectivement à valoriser.
Reprenons le foyer de Léa et Mathieu. Leur chauffe-eau consomme environ 1 800 kWh par an. Grâce à la production disponible et au réglage du routeur, 1 100 kWh sont couverts par des surplus photovoltaïques, principalement du printemps au début de l’automne. Avec une électricité évitée valorisée à 0,22 euro par kWh et une injection rémunérée à 0,10 euro, le gain différentiel approche 132 euros par an.
Si l’investissement total atteint 500 euros, le retour théorique se situe autour de quatre ans. Si le coût est limité à 350 euros grâce à un tableau déjà prêt et à une pose simple, le délai se rapproche de trois ans. Ces chiffres ne constituent pas une promesse générale. Ils illustrent une méthode de calcul à appliquer à chaque projet.
Pourquoi les résultats diffèrent d’une maison à l’autre
Dans une région très ensoleillée, avec 6 kWc de panneaux et un ballon dimensionné pour une famille, les gains peuvent dépasser cet exemple. Le surplus est plus abondant et la capacité thermique disponible est plus élevée. À l’opposé, une petite installation de 1 kWc, fortement ombragée ou utilisée dans une résidence secondaire, risque de dégager trop peu d’excédent pour justifier rapidement un équipement de pilotage.
La consommation d’eau chaude est tout aussi déterminante. Un foyer de deux personnes très sobres peut disposer d’un ballon peu sollicité. Une famille de quatre personnes, avec des besoins réguliers, offre au contraire davantage de capacité d’absorption. Il faut aussi intégrer l’état du ballon : un appareil ancien, entartré ou mal isolé peut réduire le bénéfice global. L’entretien et la température de consigne participent à la performance.
La fourchette de 25 à 35 % de baisse de la dépense liée à l’eau chaude reste réaliste dans les configurations adaptées. Elle ne signifie pas une baisse équivalente de toute la facture électrique. Cette distinction est essentielle. Le chauffe-eau représente un poste significatif, mais l’habitat conserve d’autres usages : cuisson, chauffage, ventilation, électroménager, numérique et éclairage.
Comparer avec une batterie domestique sans opposer les usages
Une batterie électrique permet de conserver de l’électricité pour l’utiliser le soir ou la nuit sur différents équipements. Elle répond donc à un besoin plus large. Son investissement reste cependant plus élevé, sa durée de vie dépend de ses cycles et son dimensionnement demande une analyse fine des puissances appelées.
Le routeur et le ballon offrent une voie différente. Le stockage est limité à l’eau chaude, mais le ballon existe déjà dans de nombreux logements. Le surcoût consiste alors à ajouter une fonction de pilotage à une infrastructure domestique présente. Cette sobriété matérielle peut être pertinente dans une démarche de bâtiment bas carbone, dès lors que les usages justifient l’équipement.
Avant tout achat, il est utile d’examiner les courbes du site pendant plusieurs semaines. Le routeur devient rentable lorsqu’il valorise un surplus mesuré, non lorsqu’il répond à une promesse standardisée.
Optimiser l’autoconsommation solaire avec des réglages simples et des usages hiérarchisés
Une fois le chauffe-eau piloté, l’autoconsommation peut progresser grâce à quelques choix d’usage. L’objectif n’est pas de vivre au rythme d’une application ni de déplacer toutes les activités du foyer vers midi. Il s’agit d’identifier les consommations programmables qui peuvent naturellement rejoindre les heures de production solaire.
Le lave-linge, le lave-vaisselle, une pompe de piscine ou certains équipements de chauffage réversible peuvent être décalés lorsque cela reste compatible avec la vie quotidienne. Un foyer qui programme un cycle de lavage à 13 heures au lieu de 20 heures absorbe une part plus importante de la production locale. Cette évolution est particulièrement efficace lorsqu’elle s’ajoute au ballon d’eau chaude, qui reste l’usage prioritaire.
Prioriser le confort avant les automatismes secondaires
Le chauffe-eau doit généralement rester en tête des priorités. Il répond à un besoin sanitaire quotidien et transforme facilement le surplus en réserve thermique. Après cette première charge, un système multi-sorties peut alimenter des équipements secondaires. La pompe d’une piscine est souvent un bon candidat en été, période où la production solaire est abondante et où son fonctionnement coïncide naturellement avec l’ensoleillement.
Une borne de recharge de véhicule électrique peut également entrer dans cette logique, mais elle appelle des puissances plus importantes et nécessite une gestion adaptée. Il faut éviter qu’une charge mal paramétrée prélève massivement sur le réseau au moindre passage nuageux. La mobilité électrique et le photovoltaïque peuvent se compléter, à condition de dimensionner les infrastructures avec méthode.
À petite échelle, les repères sur les usages possibles avec un panneau solaire de 1 000 W rappellent une réalité utile : la puissance disponible dépend de l’ensoleillement, de la saison et du profil de consommation. Une installation photovoltaïque ne doit jamais être pensée comme une puissance constante comparable à celle d’une prise réseau.
Observer avant de modifier les réglages
Les données de suivi sont utiles lorsqu’elles servent à comprendre des usages. Production solaire, soutirage réseau, injection et énergie envoyée vers le ballon permettent de visualiser l’effet du routeur. Après deux semaines, une courbe révèle souvent des réglages perfectibles : une marche forcée maintenue inutilement, un seuil de démarrage trop élevé ou un ballon déjà chaud avant le pic solaire.
- Observer les courbes pendant au moins quinze jours avant d’ajuster les paramètres de puissance.
- Conserver une marche forcée ou un appoint en heures creuses pour les périodes peu ensoleillées.
- Maintenir la température du ballon conformément aux recommandations sanitaires et techniques du fabricant.
- Programmer les appareils flexibles au milieu de journée lorsqu’aucune contrainte d’usage ne s’y oppose.
- Contrôler périodiquement le coffret, le serrage des connexions et la cohérence des données affichées.
Une erreur fréquente consiste à chercher à tout automatiser. Un routeur doté de nombreuses sorties, une box domotique, des scénarios météo et plusieurs délestages peuvent former un ensemble difficile à comprendre et à maintenir. La performance réelle ne vient pas de la sophistication maximale, mais d’un système lisible, stable et compatible avec les besoins des habitants.
Dans une rénovation plus globale, le routeur ne doit pas masquer les priorités. Une bonne isolation, une ventilation entretenue, une régulation de chauffage cohérente et des équipements sobres réduisent d’abord les besoins. L’autoconsommation intervient ensuite pour mieux couvrir ce qui demeure nécessaire. Cette hiérarchie évite de surdimensionner la production solaire pour compenser des usages évitables.
Anticiper les saisons et préserver la qualité d’usage
La production photovoltaïque varie fortement au cours de l’année. En été, le ballon peut être chauffé très tôt dans l’après-midi et atteindre sa consigne avant la fin du pic solaire. En hiver, la production peut ne couvrir qu’une part réduite des besoins. Le réglage doit accepter cette variabilité plutôt que chercher à la nier.
Une programmation hebdomadaire peut compléter la chauffe pendant les heures creuses si l’eau n’a pas atteint la température attendue. Certains foyers choisissent un appoint limité à certains jours ou à une plage horaire tardive. Le principe est simple : laisser d’abord au soleil la possibilité de remplir le ballon, puis garantir le confort lorsque la météo ne le permet pas.
Cette articulation entre pilotage, sobriété et sécurité d’usage reflète une approche durable de l’habitat. Le réglage le plus efficace est celui qui suit le rythme de la maison sans transformer le quotidien de ses occupants en contrainte énergétique.
Un routeur solaire fonctionne-t-il avec tous les chauffe-eaux ?
Non. Les ballons à thermostat mécanique sont généralement les plus simples à piloter. Les modèles équipés de cartes électroniques, de systèmes ACI ou de régulations particulières demandent une vérification de compatibilité et parfois un montage spécifique réalisé par un professionnel.
Quelle puissance photovoltaïque faut-il pour installer un routeur solaire ?
Il n’existe pas de seuil universel. Une installation de 3 kWc peut déjà produire un surplus intéressant si le logement est peu occupé en journée. Le critère décisif reste l’écart entre la production solaire et la consommation instantanée du foyer.
Le routeur solaire remplace-t-il une batterie domestique ?
Non. Le routeur utilise le ballon pour stocker de la chaleur et couvrir le besoin d’eau chaude sanitaire. Une batterie domestique stocke de l’électricité et peut alimenter différents usages le soir ou la nuit, mais son coût et son dimensionnement sont plus importants.
Faut-il conserver les heures creuses avec un routeur solaire ?
Oui, elles conservent un intérêt comme appoint, notamment en hiver ou après plusieurs journées peu ensoleillées. Une programmation adaptée permet de réserver le réseau aux moments où la production photovoltaïque n’a pas suffi à chauffer le ballon.
